介绍

Dranetz HDPQ 便携式电能质量分析仪和 SP 产品提供了多种将数据传输到计算机以保存数据和/或在 Dran-View® 7 （DV7） 软件中查看的方法。此技术提示介绍了可用的数据传输方法，以及如何以及何时使用它们。

可用的数据传输方法

数据传输方法有两大类 - 本地访问和远程访问。

本地访问是指您在仪器前。在这种情况下，您通常使用触摸显示屏或靠近仪器，但使用 DV7 或 VNC 查看器对其进行控制。在这种情况下，将数据传输到计算机的最有效方法是使用 USB 驱动器。

远程访问是指仪器远离您的位置，或者您无法实际触摸仪器，因为它安装在无法访问的位置。在这种情况下，您正在与仪器通信，通常使用以太网或 Wi-Fi 连接。一旦建立了通信，DV7 就可用于控制和/或从仪器下载数据。尽管大多数用户更喜欢使用 DV7，但也可以使用其他手动方法。

此技术提示介绍了可用的各种本地和远程数据传输方法及其使用方法。

本地数据传输方法

存档到 USB：

使用触摸屏本地控制仪器时，将数据传输到计算机的最便捷方法是使用已插入 USB 端口的 USB 驱动器。数据被复制（存档）到 USB 驱动器，然后将驱动器带到目标计算机，在那里数据被复制到硬盘驱动器、服务器或其他存储设备，或者由 DV7 直接打开。请注意，使用 DV7 或 VNC（便携式或 SP 版本）远程控制仪器时，数据也可以在本地存档，但 USB 驱动器必须事先插入仪器。

存档到 USB 类似于本地存档（请参阅下文）。

首先，将 USB 驱动器插入 USB 端口，然后在“设置仪器”屏幕（扳手图标）中选择“管理内存”选项。在 Manage Memory 页面的底部，有两个数据存档选项卡 – Archive to USB 和 ArchiveLocally。您将使用 Archive To USB。本地存档将数据存储在仪器的文件夹中远程下载。

要存档到 USB，请从列表中选择一个监控会话，如下所示。请注意，无法选择主动监控会话 – activesession 当前正在使用中，并且在列表中它旁边有 Play 图标。如果要从活动会话下载数据，则必须使用 DV7。

选择 monitoringsession 后，选择 Archive To USB。将数据复制到 USB 驱动器时，所选会话旁边将出现一个 USB 驱动器图标。当 USB 驱动器图标消失时，存档已完成，然后您可以取出 USB 驱动器并将其带到您的计算机上以备后用。

远程数据传输方法

当仪器无法访问或远离用户时，通常使用远程访问 - 通常使用以太网或 Wi-Fi 通信。本技术提示假定计算机和 Dranetz HDOQ 仪器之间已经设置和建立了通信。如果没有，请参阅 Dranetz HDPQuser 指南了解详细信息。

Dran-View 7 下载：DV7 中的 Dranetz HDPQ Live 功能允许用户远程控制 （VNC） 并从任何 Dranetz HDPQ 仪器下载数据。与 DV7 紧密集成，直接使用 DV7 下载数据是最理想的方法，因为大多数用户随后都希望查看和分析 DV7 中的数据。请务必注意，下载时监控可以保持开启状态。使用 DV7 下载数据很简单 - 单击下载按钮。

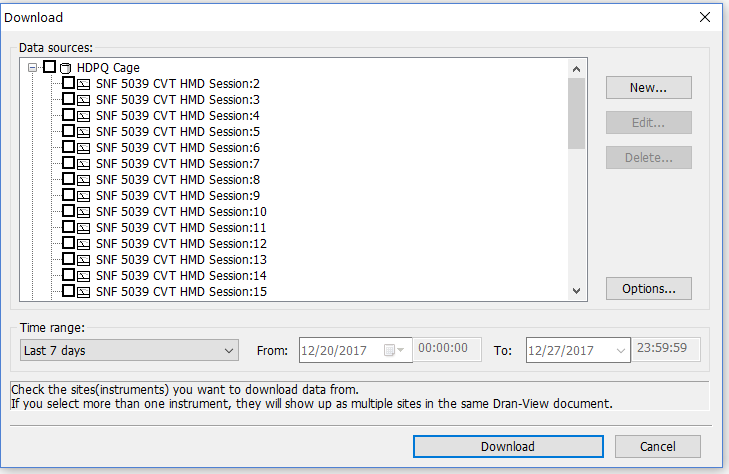

将弹出 Download （下载） 窗口，要求您创建新的数据源 （仪器） 或选择现有数据源。

要创建新数据源，请单击 New 按钮，输入数据源的名称 （任何名称都可以），然后输入远程检测的 IP 地址。大多数用户不会更改其仪器的密码。如果是这样，您可以使用默认设置;否则，请输入检测的密码。完成后，单击 OK（确定），然后从列表中选择要下载的数据源和监控会话。下拉列表 时间范围 列表以选择要下载的时间范围，然后单击 下载 按钮。完成后，DV7 将下载并显示数据。

本地存档：使用本地存档功能时，Dranetz HDPQ 数据存储（存档）在仪器的文件夹中，然后使用 Web 浏览器中类似 FTP 的界面远程下载到您的计算机。请注意，此功能不是 DV7 的一部分。可以使用 DV7 通过远程控制在本地存档数据VNC 功能、单独的 VNCviewer 或使用本地 LCD 界面（仅限便携式）。无论如何，必须将 dataarchived 远程下载到计算机上。以下步骤假定您已经建立了与仪器通信，或者正在使用本地 LCD 显示屏。如果没有，请参阅 Dranetz HDPQ 用户指南，了解细节。

要在本地存档数据，请在 Setup Instrument（设置仪器）屏幕（扳手图标）中选择 Manage Memory（管理内存））选项。在 Manage Memory 页面的底部有两个数据存档选项卡 – Archive to USB 和 Archive Locally。您将使用 Archive Locally （本地存档）。

要在本地存档，请从列表中选择 amonitoring session。请注意，无法选择主动监控会话 – 主动会话当前正在使用中，并且在列表中旁边有 Play （播放） 图标。如果要在不关闭监控的情况下从活动会话下载数据，则必须使用 DV7。

选择监控会话后，选择 Archive Locally （本地存档）。在本地存档数据后，您可以访问

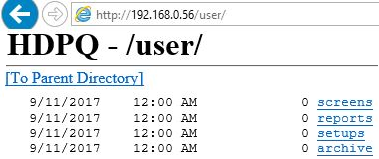

文件夹，输入 http://xxx.xxx.xxx.xxx/user（xxx 是仪器的 IP 地址）。使用 admin 作为用户名，使用 Dranetz 作为密码登录。登录后，您将看到一个文件夹列表，包括存档文件夹。单击存档文件夹，选择您刚刚在本地存档的文件，然后将数据下载到您的计算机。存档文件为 .ddbx 格式，然后可以使用 DV7 直接打开。

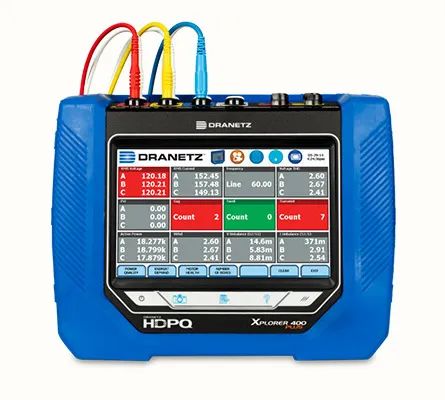

便携式电能质量分析仪HDPQ系列
