OBC 也能提供充电时所需的相应的保护功能，包括过压、欠压、过流、欠流等多种保护措施，当充电系统出现异常会及时切断供电。为提高电气安全性，通常电网侧与车载侧之间需要设置耐电压 2500V-3750V 的电气隔离层，即隔离型车载充电机（lsolated On-Board Charger，简称为OBC）。当前，绝大多数的电动汽车均配置的是隔离型车载充电机。

从 TOP 企业类型来看，新能源乘用车 OBC 市场竞争企业主要为两大阵营：一是以比亚迪、特斯拉为代表的主机厂，二是以威迈斯、英搏尔、欣锐科技为代表的第三方供应商。

从集成度来看，集成 OBC 的方向有两种：一是 OBC、DCDC、PDU 等车载电源的集成，一是电机、电控、减速器、OBC、DCDC、BMS 等电驱+车载电源的集成。弗迪动力是电驱+车载电源集成的代表，集成了 OBC 的八合一装机量占比超过 40%。还有长安新能源、华为数字能源、科世达、英搏尔、联合电子、富特科技、威迈斯、汇川技术等企业也都在积极推动集成OBC的多合一电驱总成。

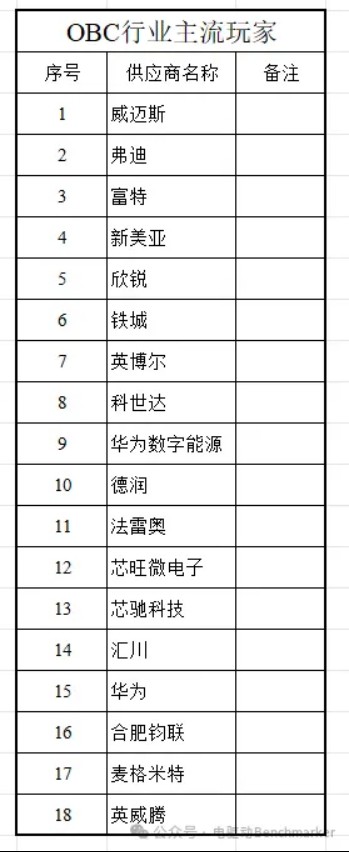

OBC行业主流玩家如下：

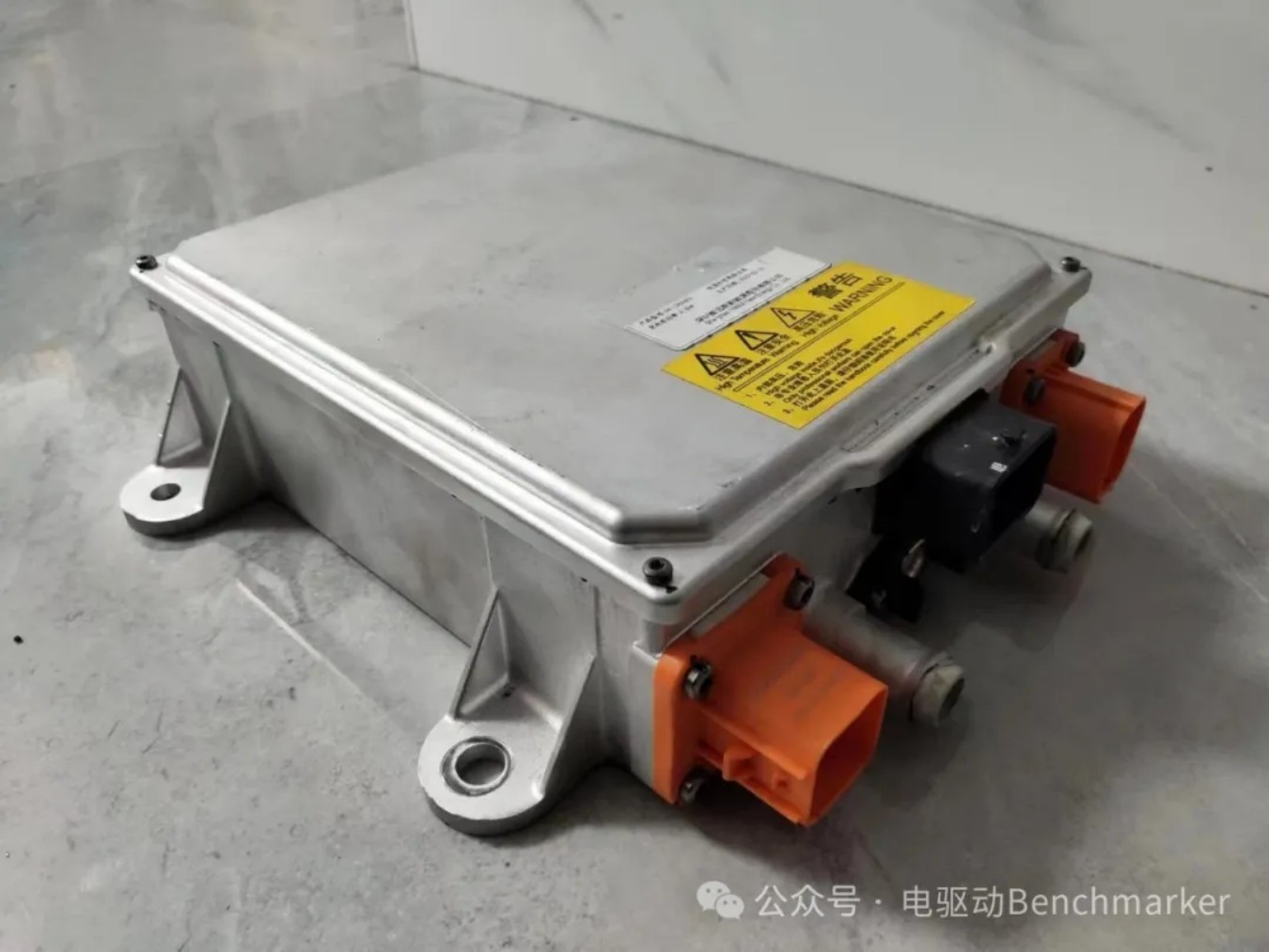

二、新一代6.6kW二合一充电系统拆解分析

突出优点：

• 高安全性 • 高功率密度 • 高集成度 • 轻量化 • 高性价比

产品特点:

• 采用先进的高频数字控制技术，功率密度高，易于适应整车安装。

• 壳体为一体压铸成型，且具有专利授权的3D水道设计，散热效果好。

• 预留多种低压信号端口，可灵活配置以满足不同整车系统的需求。

• 在OBC模式下，高低电压输出功率可自由分配，以满足整车不同应用的需求。

• 电气隔离。

• 电磁兼容符合整车设计要求。

• 标配CAN 2.0B接口设计，支持标准UDS诊断开发。

• 所有软件可以在线升级，充电策略可以根据整车需求进行定制和调整，具有灵活的调试和更新功能。

规格参数：

OBC 充电模式：

• AC输入电压/频率范围：90Vac - 264Vac/45Hz - 65Hz

• 最大输入电流：32A

• 功率因数：≥0.99

• 额定输出功率：6.6kW

• 最大输出电流：16A

• 效率：>93.5%

OBC 放电模式参数：

• AC输出电压: 220Vac±2%,50±0.5Hz

• 输出功率: 3.3kW

• 最大输出电流：15A

• 放电效率 : ≥93%

DCDC 参数：

• DC输出电压范围：13-16V

• 额定输出电压：14V

• 额定输出功率：3.0kW

• 额定输出电流：215A

• 加权效率：92.5%

其他参数：

• 冷却方式：液冷

• 冷却介质温度范围：-40°C ～ 85°C

• 工作温度：-40°C ～ 85°C

• 重量：5 kg

• 体积：2.7L

• 防护等级：IP67
