模拟量输入模块的主要作用是收集外部传感器转换的模拟量信号。
模拟量模块经过模数模块进行相应的处理，转换成数字量信号。
这里的传感器数据包括电压、电流、热阻、热电偶、温度等模拟值，然后通过总线传输给主站PLC的智能模块，而模拟量输出模块的作用是通过数模转换输入的数字信号进行转换，输出可控制的连续电流或电压信号。
本期文章将简要介绍如何使用德克威尔EX卡片式远程IO与西门子主站PLC进行模拟量信号的监控与调用。
01、硬件配置

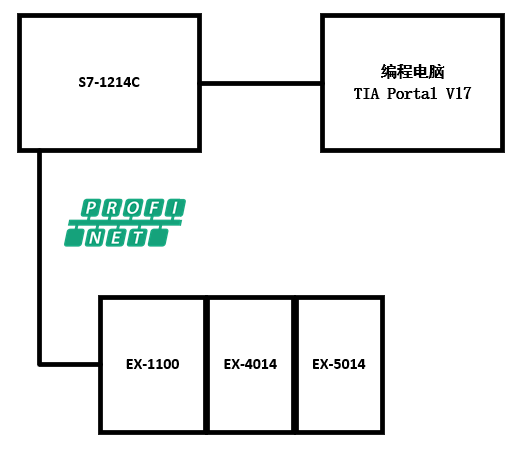

02、网络拓扑图
03、安装GSD文件

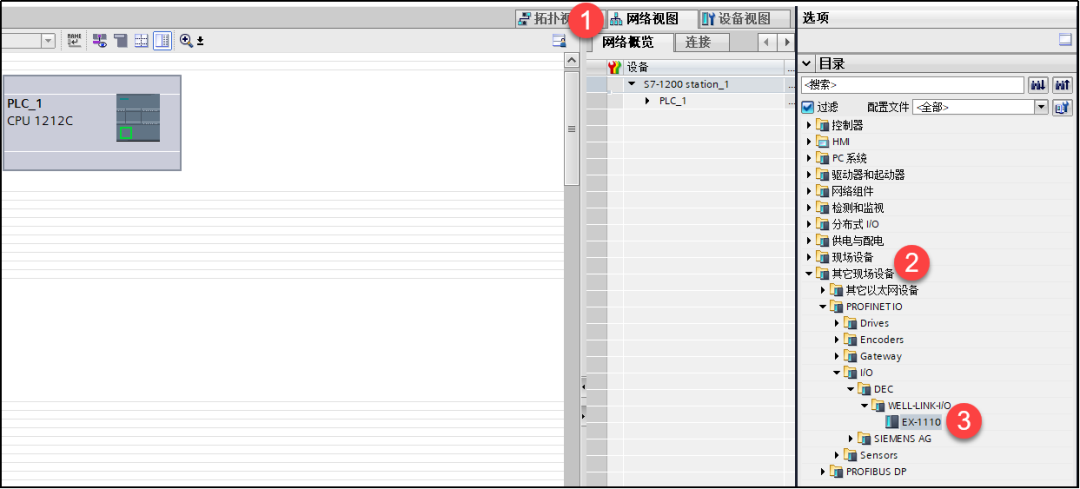

打开TIA Portal V17，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，如图5-1-2所示。
04、设备组态

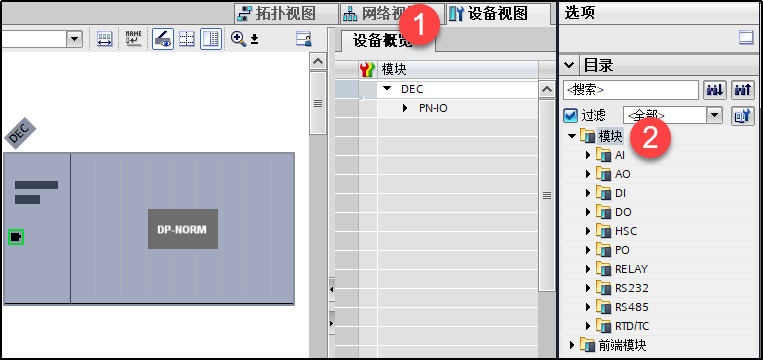

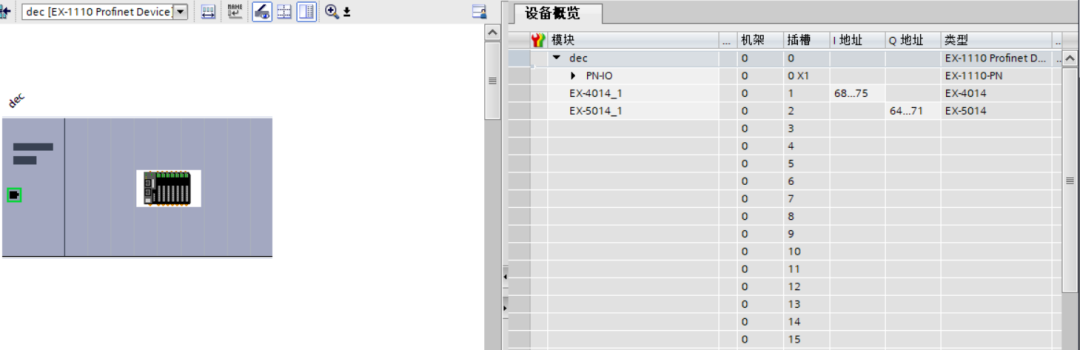

组态设备，在网络视图中展开硬件目录，并选择适配器，如图5-1-4所示，双击适配器进入设备视图中组态I/O模块，如图5-1-5所示。
图5-1-4 组态设备
图5-1-5 组态I/O模块

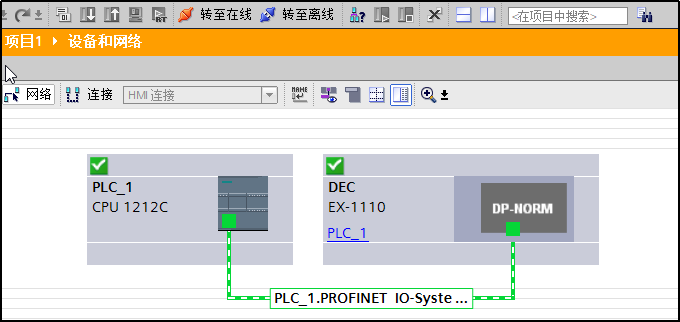

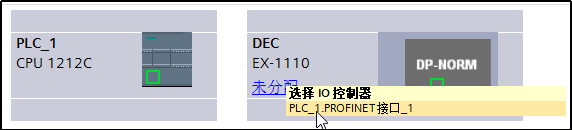

在网络视图中为IO分配控制器，鼠标单击IO模块中“未分配”，选择PLC_1.PROFINET接口_1,如图5-1-6所示。
图5-1-6 分配IO控制器

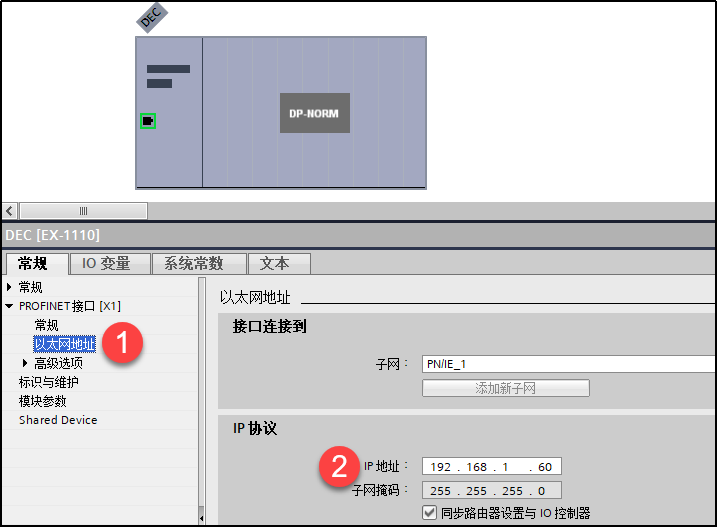

设置I/O模块的IP地址，在设备视图中，鼠标双击模块进入属性视图中，如图5-1-7所示。
图5-1-7 分配IP地址

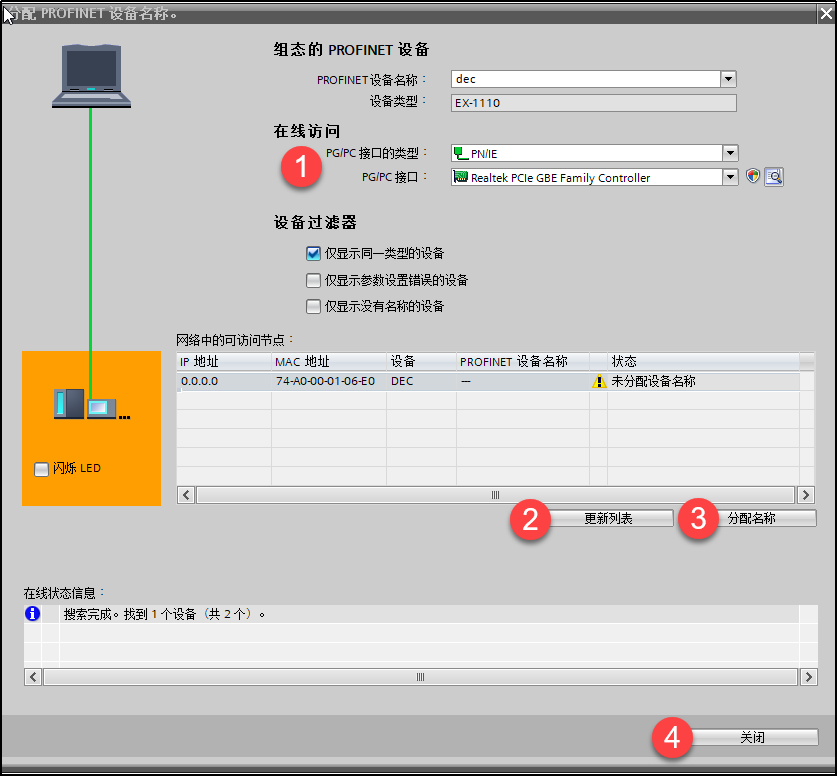

远程I/O模块分配设备名称，右键模块选择“分配设备名称”如图5-1-8，选择接口类型以及更新列表并分配名称如图5-1-9所示。
图5-1-8 分配设备名称
图5-1-9 写入设备名称
05、程序下载与设备监控

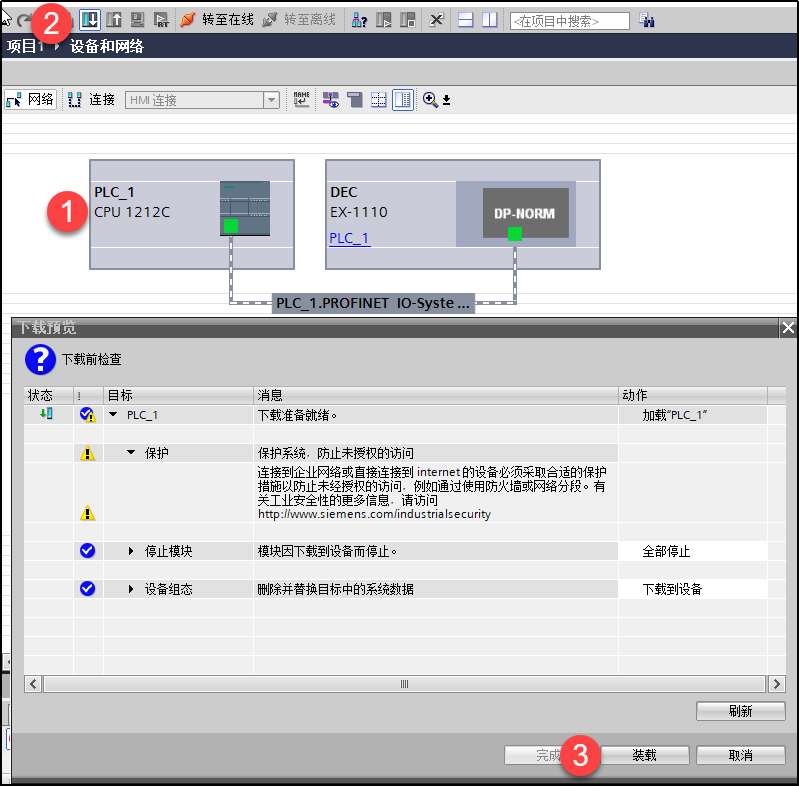

网络视图中选择所有设备并下载，如图5-1-10所示，程序下载完成后启动CPU运行，并转至在线监控通讯是否正常，如图5-1-11所示。
图5-1-10 程序下载
图5-1-11 设备监控
06、模拟量输入输出电压模块的监控
在设备试图可看到我们模拟量模块当前分配的地址。

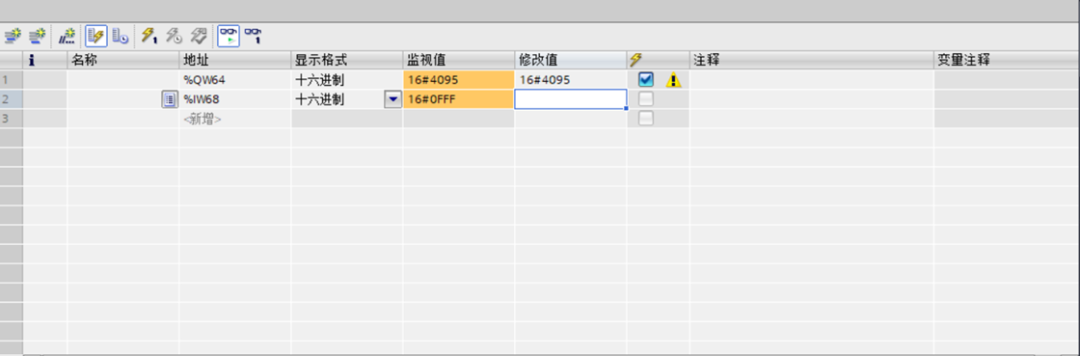

打开监控表分别监控模拟量输入和模拟量输出。
本次所测试的EX-4054和EX-5054两款型号为电压型模拟量输入输出模块，在软件内部所映射的计算公式如下所示，在实际的使用过程中需要强制或者监视组态中的对应通道，编写程序可以调用对应的变量地址用于监视和输出模拟量的信号。模拟量的计算公式如下所示。
