巧妙利用工程图中的智能选择
: 嘉大软件科技(上海)有限公司 谈广祥 zaoche168.com   2015年06月22日

  使用Solid Edge建模时有丰富的快速拾取功能,可以方便地修改模型特征,但是在二维图纸上也有非常多的元素需要快速拾取,每次都要先在样式里修改过于麻烦。今天,我们就来介绍一下在二维工程图纸上“智能选择”这一功能。

  我们先来介绍一下零件图中是如何来运用智能选择的。

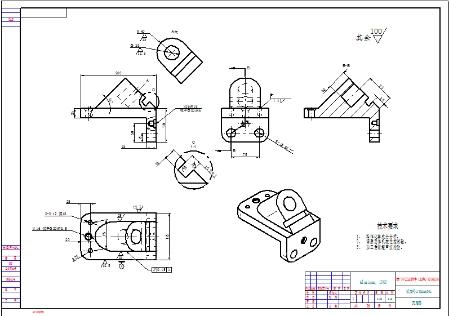

  首先,我们打开一张零件图(如下图所示),图纸上有很多元素,例如尺寸、粗糙度、焊接标注等。

  接下来就要用到选择工具条,只要鼠标位于选择状态,这个工具条就会出现,所以平时不太有人注意这个工具条。那么我们的智能选择,就在箭头所指的位置。

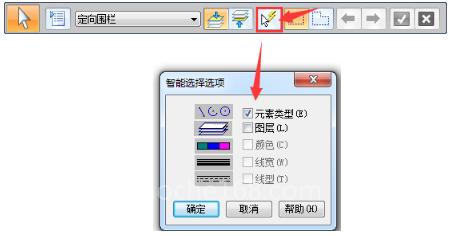

  在进行选择之前,先按下这个按钮,再点选元素就会出现智能选择选项。

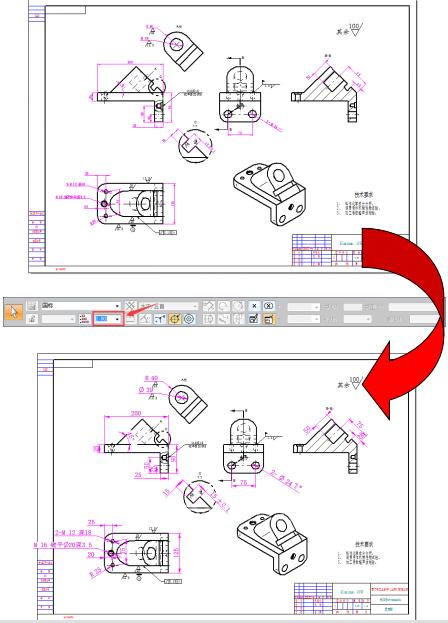

  这样我们就可以快速地选取二维图纸上的元素,例如,我要同时修改尺寸的大小,将所有尺寸变大,但是粗糙度、形位公差等其他元素大小不变。大家可以在下图中看到,只有尺寸元素都被选中发生了改变,而其它元素不变。以此类推,其他元素的修改方法一样。

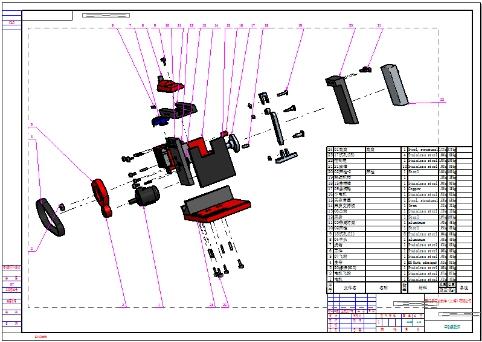

  以上是在零件图环境中智能选择的使用。那么,在装配图中是否也能使用这种方法呢?答案是肯定的,可以使用!下面我们就以一张装配图为例,介绍一下如何在装配图中快速修改所有零件序号样式的方法。

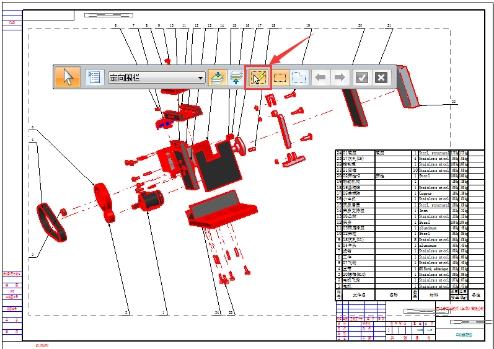

  一、在装配图中按下智能选择按钮。

  二、选择任意一个零件序号,出现智能选择选项后选择确定。这样就选中了所有的零件序号。

  三、通过零件序号工具条,变更零件序号的样式。

  OK!所有的零件序号都变成了球型。

(嘉大软件科技(上海)有限公司 谈广祥)
