今天如果需要使用3D PMI標註非某幾個正視面的尺寸,您會發現標註出來的尺吋基準線是歪斜而非直的,甚至
會有標註出來的尺吋與相同面積尺寸有差異,這時候應該怎樣操作才會讓PMI標註出正確的方向呢?

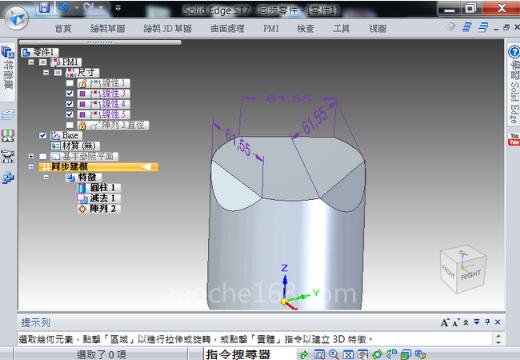

如下圖:標註出來的尺寸有問題
這樣的標註究竟怎麼回事呢?其實就是因為它不是基於那個斜面來進行標註的,在標註非正視面方向的尺寸時只要應
用到繪製草圖時鎖平面的概念,就可以依照面的方向來標註出正確的尺寸值了。
如下圖:在標註的時候鎖定平面即可
這時候標註出來的數值,是不是就和左側的數值一樣了呢?
接著如果我們還需要標註其他平面,可以透過F3取消鎖定平面的方式或剛才的ICON鎖在您想要標註的其他平面。
最後的結果就是我們想要的正確尺寸值了。
摘自——凯德科技
【Solid Edge 使用3D PMI標註出現基準線歪斜的解決方法 2015/06/18】
