Solid Edge产生的文件包括.prt零件、.asm装配、.psm钣金、.dft图纸，而且还包含有相互的链接关系，因此你就不能像Windows文件那么随意去操作，必须遵循一定的规章。才能保持他们之间的链接关系。
另外，产品设计往往需要经过多次修改，存在不同的版本，那么如何有效地管理多个版本呢?
本文将详细介绍版本管理器在这方面的作用和操作。
Solid Edge版本管理器要对Solid Edge的文件结构进行调整，因此不建议你在使用版本管理器的同时，还在运行Solid Edge。也就是说，版本管理器在做文件管理的时候，你要关闭Solid Edge。

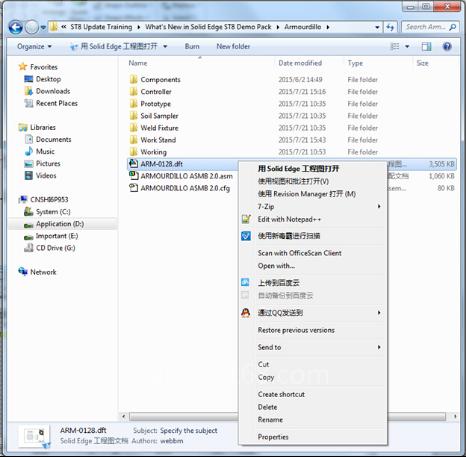

基于上述原则，Solid Edge版本管理器建议直接在Windows的浏览器环境下打开，如下图，选中.dft文件后，用鼠标右键弹出菜单，然后选择“使用Revision Manager打开(M)”，直接启动版本管理器。
备注：当你对版本管理器操作环境熟悉后，你会发现，在版本管理器的主菜单的“打开方式”里面，编辑器、查看和批注、版本管理器三个并列的操作按钮，意味着你可以在三个使用环境下进行切换。
编辑器：使用Solid Edge打开文件
查看和批注：可对Solid Edge添加批注，并可产生 .pcf文件
版本管理器： 可对Solid Edge进行版本管理
当然，你也可以绕一个弯，先在Solid Edge环境下，通过“工具”下的“在查看和批注中打开”，先打开用于查看和批注的环境，然后再转到版本管理器。记住此时你要把Solid Edge环境关闭，只保留版本管理器的环境。
Solid Edge版本管理器提供四种管理功能：复制、重命名、替换、修订，用于管理Solid Edge的各种文件。如下图，灰色的命令表示当前不能使用。
复制：拷贝当前选中的文件，新文件将继承原有文件的所有链接关系。
重命名：给当前选中的文件重新命名，不产生新文件。
替换：用已经存在的其他文件替代当前选中的文件。
修改：将当前选中的文件升级一个版本，它仅在PDM环境下才有效。
当你把视图下面的"显示"开关打开后，你浏览装配树的同时，还会有预览图形显示，方便里更清楚地了解它的3D模型。
当你执行了某个操作后，在“操作”栏下将会出现这个操作的操作名称，如复制、重命名等，新文件名的栏目下，系统将给你一个缺省的新文件名。此时，你可以通过“设置路径”和“增量名字”来确定新文件所在的文件夹已经新文件的命名方式。
你确认好所有的修改后，点击菜单中的“执行操作”，确认当前的修改有效。
利用版本管理器，你可以在非PDM环境下，通过人工方式来达到对文件的不同版本进行管理。比如，.dft图纸的版本为C，它所包含的.par零件版本可以为A，B或者C，.asm装配版本可以为B，...
另外，版本管理器除了能对文件进行版本管理之外，还能一些文件修复的工具，比如：寻找重复的名称、修复断开的链接、何处使用报告等等。
你要修改零件，同时又希望了解还在哪些地方被使用过，评估此次修改所造成的影响面有多大的时候，就可以使用“何时使用”这个命令。
